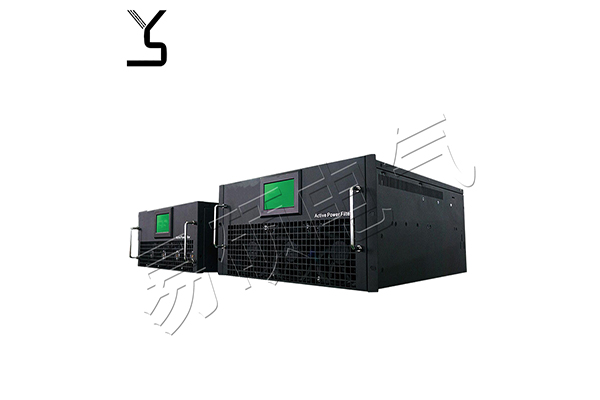

SVG型無功補償裝置是一種采用IGBT全控型有源型無功發生器，不再采用大容量電容器和電抗器，而是通過電力電子器件開關功能實現無功能量的轉換，能動態發出和吸收無功功率，SVG功率模塊是由多個IGBT元器件與電容器串并聯而成的橋式電路，通過電抗器并聯在電網上。電抗器能有效的抑制SVG開關電路產生的諧波，使SVG輸出的無功功率無階躍波動更加平滑，防止電流沖擊發生故障。

主要設備構成：

SVG設備主要由連接電抗器（連接變壓器）、啟動裝置、IGBT換流閥組和控制系統等部分構成。

連接電抗器：實現電氣隔離，增加系統可靠性，抑制電流突變

啟動裝置：緩沖啟動電路，減小并網沖擊

IGBT換流閥組：核心部件，實現功率實時變換

控制系統：實時采集電流電壓信號，計算分析無功功率與電能質量

SVG優點：

SVG已廣泛應用于發輸配電的各個環節，如新能源發電、電力系統、電氣化鐵道、城市軌道交通、機場、港口、冶金、化工等多個行業，相比于傳統的補償裝置有以下優點：

響應速度快，SVG能有效的抑制電壓波動閃變

低電壓特性好，輸出電流不受母線電壓影響，能有效支撐母線電壓

補償性能好，無功功率雙向可調，能快速調節無功輸出，保證考核點功率因數達標

運行損耗小，由傳統補償裝置相比，電力電子器件運行效率高，損耗小

諧波特性好，輸出電壓、電流諧波畸變率
