電抗器是重要的的電力設備，在電力系統中起補償雜散容性電流、限制合閘涌流、限制短路電流、濾波、平波、啟動、防雷、阻波等作用。

下面我們來聊聊電抗器家族中的干式鐵心電抗器。

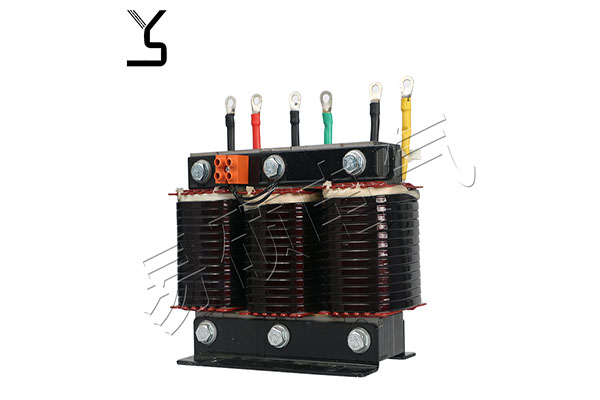

干式鐵心電抗器主要是由鐵心和線圈組成的。干式鐵心電抗器主要由鐵心、線圈構成。鐵心可分為鐵心柱與鐵軛兩部分，鐵心柱通常是由鐵餅與氣隙組成。線圈與鐵心柱套裝，并由端部墊塊固定。鐵心柱則由螺桿與上下鐵軛夾件固定成整體。對于三相電抗器常采用三心柱結構，但對于三相不平衡運行條件下，需采用多心柱結構，否則容易造成鐵心磁飽和問題。干式鐵心電抗器的線圈通常采用澆注、繞包與浸漆方式。

由于鐵磁介質的導磁率極高, 而且其磁化曲線是非線性的, 故用在鐵心電抗器中的鐵心必須帶氣隙。帶氣隙的鐵心,其磁阻主要取決于氣隙的尺寸。由于氣隙的磁化特性基本上是線性的, 所以鐵心電抗器的電感值取決于自身線圈匝數以及線圈和鐵心氣隙的尺寸。由于干式鐵心電抗器是將磁能主要存貯于鐵心氣隙當中，鐵心相當于對磁路短路，相當于只有氣隙總長度的空心線圈。因此鐵心電抗器線圈的匝數較少，從而其體積較小。體積小，必然散熱面積小，因此鐵心電抗器的損耗較小。

此外，由于鐵心的存在，鐵心電抗器的空間漏磁較小。 鐵心電抗器磁場通過鐵心與氣隙構成回路，其電感值是否呈線形取決于鐵心的磁場工作狀態。當鐵心出現磁飽和，則氣隙內磁場將出現非線性變化，造成電感非線性。這是鐵心類電抗器存在明顯的不足之處。另外，鐵心的磁滯伸縮引起的噪音問題，以及重量重、組裝復雜、不能直接戶外使用均是這類電抗器的缺點。

現在，你知道什么是干式鐵心電抗器了吧。
