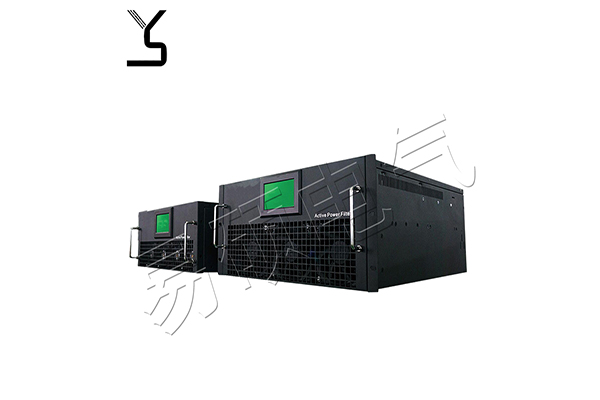

有源電力濾波器是一種動態消除諧波同時補償無功的新型電力電子裝置，它能夠對大小和頻率變化的諧波以及變化的無功進行動態跟蹤補償，之所以稱為有源，顧名思義該裝置提供電源，其應用可克服無源濾波器等傳統的諧波吸收和無功補償方面的缺點，實現了動態跟蹤補償，即可以補償諧波又可以補償無功。

APF中的直流電容作為儲能元件，為通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。同時直流電容器通過電源變換器向控制和檢測系統提供工作電源。

APF通過外部互感器采樣元器件采集電流信號送至諧波檢測模塊，該模塊將基波成分分離，將諧波成分送至調節和檢測模塊。該模塊將采集到的負載諧波成分和APF輸出補償電流比較，得到差值作為實時補償信號輸出到驅動電路，觸發IGBT逆變器將諧波電流注入到電網中，實現諧波濾除的功能。

APF的技術特點：

●采用國際著名品牌、技術成熟的IGBT器件制造

●獨立于系統阻抗之外，不受電網阻抗的影響，不發生諧振與諧波電壓放大，安全性好

●雙DSP控制系統，采用矢量篩選技術，可全部濾除2次到50次諧波，或選擇濾除特定次數諧波

●內置諧波補償、無功補償、不平衡補償等多種補償功能，用戶可自行設定選擇補償功能

●裝置使用不會過流，在波的同時能完全避免過補償。可根據負荷的變化，自動合理限制補償電流，既具有良好的補償性能又有可保證裝置安全可靠運行

●APF自身高頻載波不會回饋電網，對供電系統及系統內其他設備不造成干擾

●具備完整保護功能，包括過載、過電壓、過電流等以及自診斷功能

●具有緩啟動控制回路，避免啟動瞬間過大的突入電流，并限制在額定范圍內

●采用通過的mo bus遠程通信協議，通信接口為RS485/232和CAN總線

●擴展性能好，可多臺APF并聯使用
