有源濾波器是整治諧波的合理的方法，那麼如何挑選有源濾波器就變成了難點。選擇有源濾波器時，應考慮的因素包括：頻率范圍、增益、抑制電網中的電磁干擾、放大器的噪聲等。應根據應用的要求，確定有源濾波器的參數，以確保其能夠滿足應用的要求。

1.布線方法的挑選

①有源濾波器依據電網和負荷特性，各自有三相三線系列產品和三相四線系列產品數字功放電力工程過濾設備，三相三線系列產品關鍵對于電子整流器、變頻調速器、大中型UPS、中頻感應爐、中頻爐等工業生產型大空間離散系統負載，有著合理的過濾工作能力，能與此同時濾掉2～51次諧波，低于20ms的響應速度，具有一拖四拓展作用。適用各種各樣工作狀況行業，是工業生產型大空間離散系統負荷諧波整治的理想化解決方法。

②三相四線系列產品APF適用辦公建筑電氣控制系統，因為辦公建筑電氣控制系統很多應用熒光燈管、電腦上、UPS、電梯轎廂、變頻中央空調等機器設備，不但環境污染電網，并且其造成的三次諧波累加到中性點上，使中性線發熱，嚴重威脅電力系統安全。該系列APF能徹底消除因三次諧波產生的中性線諧波電流，并消除2～51次全部或選定次諧波。該系列APF體積小，具備完全的通訊功能，是保障電力系統安全的重要電氣設備。

2.容量的選擇

有源濾波器裝置的容量是根據諧波電流量來計算的，一般來說，有源濾波器的容量越大，其造價也會越高。同一品牌的有源濾波器150A的要比100A貴的多。通過對電網供電的實測，得出諧波電流，例如測得滿負載運行情況下諧波電流總畸變率為30.4%，峰值視在電流為249A，則系統總諧波為249*30.4%=75.69，有源濾波器的容量既可以確定為75A。

3.產品安裝類型的選擇

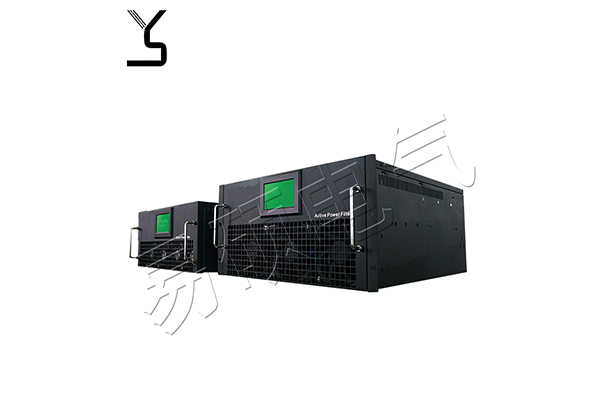

有源濾波器有3三種類型：模塊式、壁掛式以及整柜式，它們都由APF功率單元構成，唯一區別是：外形結構尺寸不同，項目方可根據系統配電間預留尺寸選擇相應外形結構及尺寸的有源濾波器。
